机床电气技能实训考核鉴定装置是用于培训、考核和鉴定电气工程及自动化相关专业学生或从业人员技能的专用设备。其设计旨在模拟真实机床的电气控制系统，使学员能够在一个安全、可控的环境中学习、实践和考核电气原理、故障诊断与维修等核心技能。该装置通常由以下几个关键部分组成：
- 主控单元（电气控制柜）：这是装置的核心部分，通常包含一个标准的电气控制柜（或模拟柜），内部装有各种常用的低压电器元件，如断路器、接触器、继电器、熔断器、按钮、指示灯等。这些元件按照典型机床（如车床、铣床、钻床等）的电气原理图进行布局和接线，真实再现了实际设备的控制逻辑。控制柜面板上通常设有清晰的电气原理图、接线端子排和测试点，方便学员识图、接线和测量。
- 故障设置与考核系统：这是实现“考核鉴定”功能的核心模块。该系统允许教师或考核人员在装置中预设多种典型的电气故障（如断路、短路、接触不良、元件参数错误等）。故障设置方式可以是隐蔽的物理开关、软件遥控或通过专用的故障设置箱实现。学员需要通过分析现象、使用仪器仪表进行检测，来判断并排除故障。考核系统通常能记录学员的操作过程、排故时间与准确性，为技能鉴定提供客观依据。
- 机床电气执行机构模拟单元：为了更真实地模拟机床动作，装置会配备模拟负载或执行机构。这可能包括模拟主轴电机（常用三相异步电机配合变频器或接触器控制）、冷却泵电机、润滑电机、刀架移动电机（常用小功率电机或指示灯模拟其动作）等。这些单元能够响应控制柜发出的指令，做出相应的启停、正反转、变速等动作，让学员直观看到控制结果。
- 仪器仪表与测量接口：装置上集成了丰富的测量测试点，并鼓励或要求学员使用常用仪器仪表进行检测。这包括：
- 电源部分：提供三相四线制工业电源输入，并设有电压、电流指示。
- 测量接口：在关键电路节点设置安全型测试插座，方便学员使用万用表、钳形表、示波器等测量电压、电流、电阻及信号波形。
- 配套仪表：有些高端装置会集成数字电压/电流表、兆欧表、转速表等，用于专项技能训练。
- 安全保护系统：安全是实训设备的首要要求。装置通常包含多重保护：
- 电气保护：如漏电保护断路器、过流保护、短路保护、隔离变压器等，防止人身触电和设备损坏。
- 机械保护：电机安装防护罩，转动部分有安全遮挡。
- 急停系统：设有醒目的紧急停止按钮，可在任何情况下迅速切断主电源。
- 辅助教学与资料单元：包括装置配套的电气原理图、接线图、元器件布置图、实训指导书、故障库清单以及考核评分标准等文档资料。部分智能化装置还可能配备计算机管理软件，用于故障设置、过程监控、成绩管理与分析。

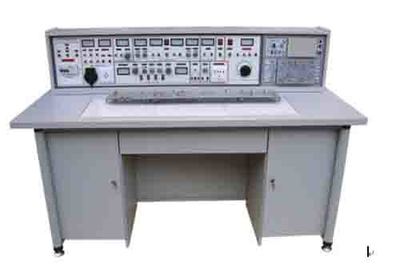

- 结构框架与操作台：整个装置安装在一个坚固的钢制或铝型材框架上，集成控制柜、模拟负载、仪表等于一体。操作台面设计符合人体工学，方便学员进行接线、测量等操作。
****：机床电气技能实训考核鉴定装置通过高度仿真的模块化设计，将理论知识与实践操作紧密结合。其各个组成部分协同工作，构建了一个完整的“教、学、做、评”一体化平台，对于培养学员识读电路图、安装布线、系统调试、故障分析与排除等关键职业能力，以及进行客观公正的技能水平鉴定，具有不可替代的重要作用。
